EN54 Tűzjelző Hőérzékelő kábel bekötése, beállítása

  1. Hőérzékelő kábel bekötése

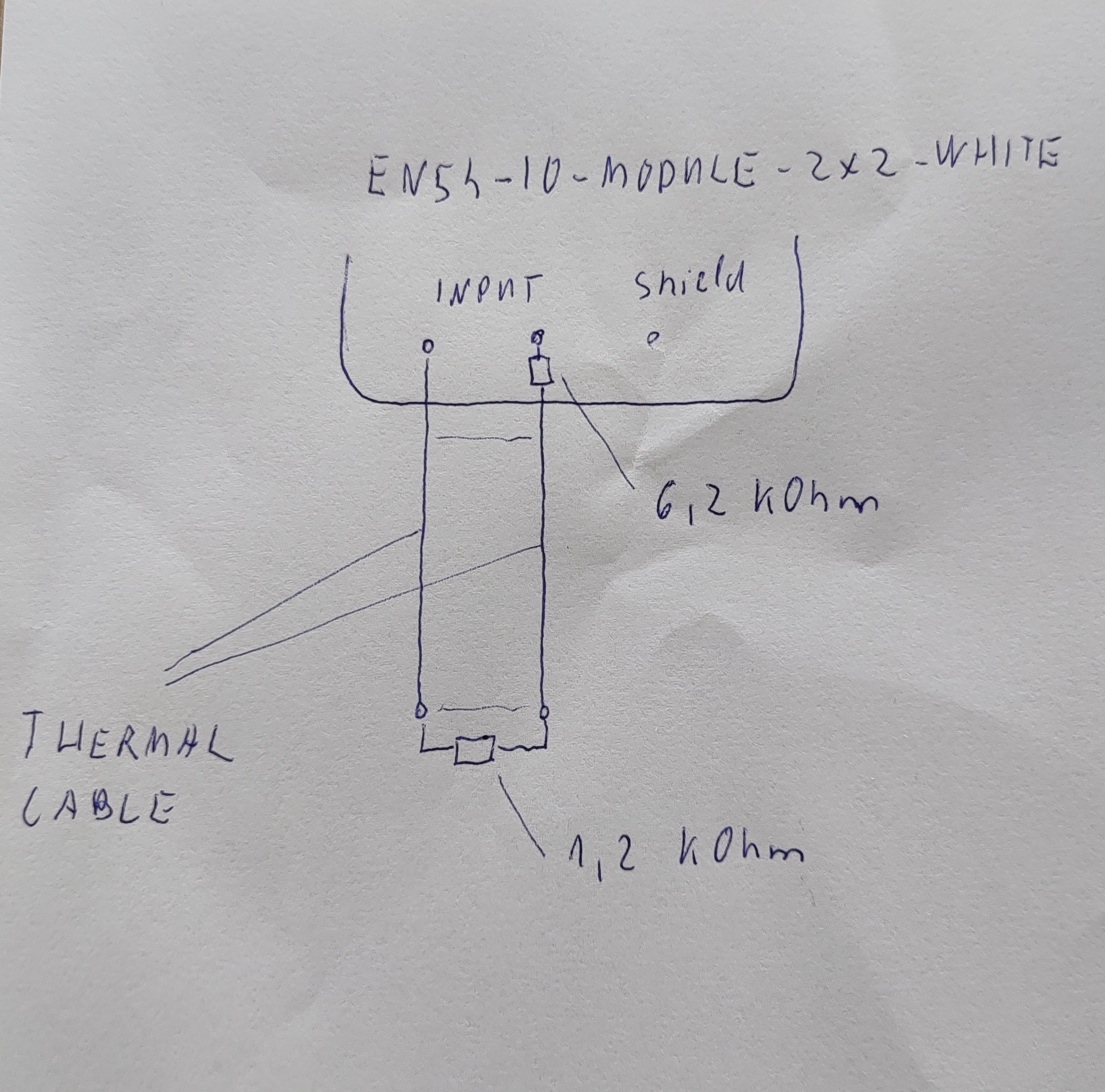

Az EN54-IO-Module-2x2 eszközbe kell az ábrának megfelelően bekötni a hőérzékelő kábelt az ellenállásokkal.

1000008392 másolat 2

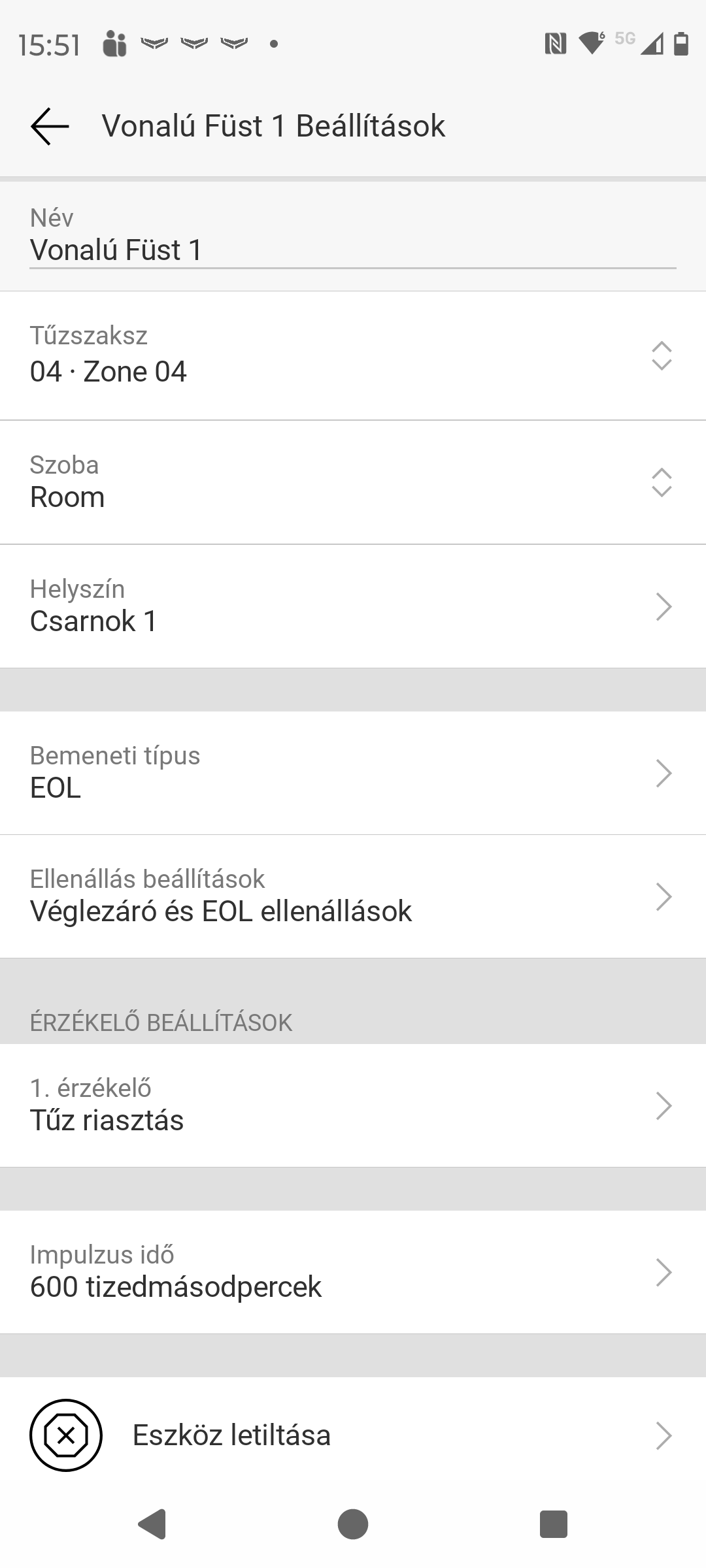

2. Beállítás ax Ajax appplikációban

Bemeneti Típus: EOL

Érzékelő beállítás: Tűz riasztás

1000008384

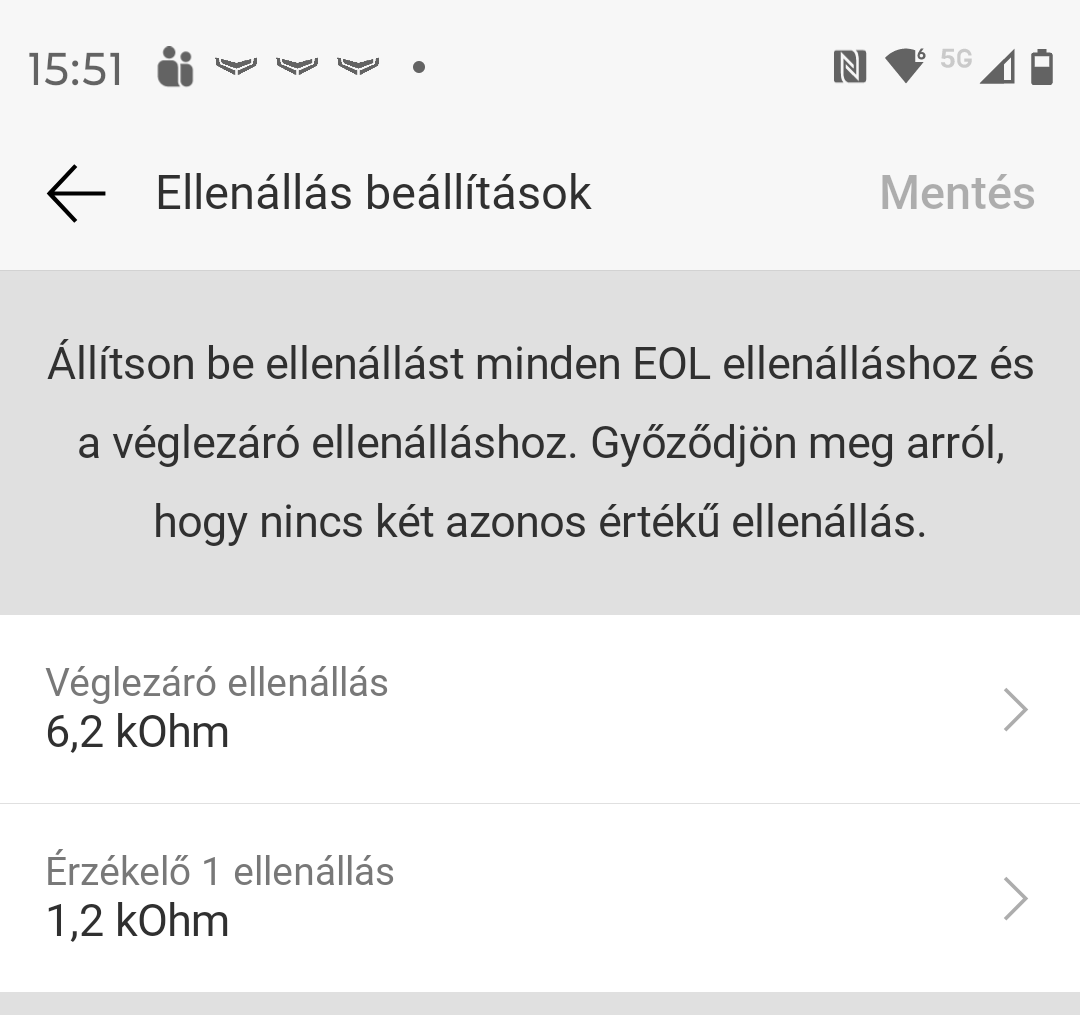

Végzáró ellenállás: 6,2 KOhm

Érzékelő 1 Ellenállás: 1,2 KOhm

1000008385 2



A leírt bekötési és beállítási módban:

  • Nyugalmi helyzetben az IO modul 7,4 KOhm ellenállást mér a Tűzjelző központ alaphelyzetben van
  • Ha a tűzjelző kábel megolvad akkor az IO modul 6,2 KOhm ellenállást mér az EN54 Tűzjelző központ Tűzjelzésbe billen
  • Ha szakadás történik nem lehet ellenállást mérni a Tűzjelző központ hiba jelzésbe billen
