Ajax EN54 vezeték nélküli tűzjelző rendszer tesztje – mérnöki szemmel
A vezeték nélküli technológia a behatolásjelző rendszereknél már széles körben alkalmazott megoldás. A tűzjelzés azonban más műszaki és üzembiztonsági követelményeket támaszt.
Éppen ezért mérnöki szempontból is érdekes kérdés, hogyan teljesít egy vezeték nélküli EN54 tűzjelző rendszer valós környezetben, és milyen tapasztalatokat nyújt telepítői, karbantartói és üzemeltetői oldalról.
A RIEL-nél saját, háromszintes irodaépületünkben teszteltük az Ajax EN54 vezeték nélküli tűzjelző rendszerét. Nemcsak az egyes funkciókra voltunk kíváncsiak: megvizsgáltuk a telepítés és konfiguráció folyamatát, a vezeték nélküli kommunikációt, a távoli elérés lehetőségeit és a rendszer fizikai kialakítását is.
Cikkünkben mérnökeink legfontosabb gyakorlati tapasztalatait foglaljuk össze.
A teszt fő területei
Mit teszteltünk?

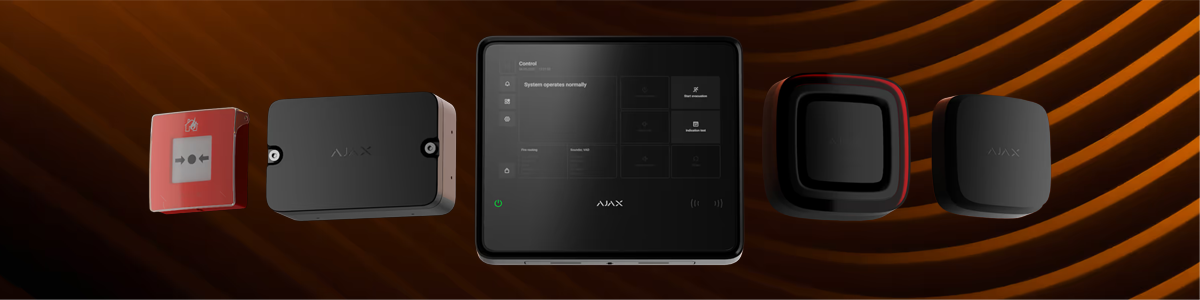

A vizsgálathoz az Ajax EN54 rendszer több elemét is telepítettük:
- EN54-Fire-Hub központ
- EN54-Internal-Battery-72 akkumulátor
- EN54-FireProtect-H érzékelő
- EN54-FireProtect-S érzékelő
- FireProtect-S-Sounder
- Manual Call Point kézi jelzésadó
- EN54-FireProtect-Sounder-VAD
- EN54-I/O Module 2×2
A központi kommunikációhoz Ethernet-, Wi-Fi- és SIM-kártyás kapcsolatot is használtunk. A konfigurációt Android-alapú telefonon futó Ajax PRO alkalmazással, Windows operációs rendszeren pedig Ajax PRO Desktop és felhasználói Desktop alkalmazással vizsgáltuk.
Vezeték nélküli kommunikáció: mit tapasztaltunk valós épületben?
Az Ajax EN54 rendszer egyik meghatározó műszaki sajátossága a vezeték nélküli rendszerkommunikáció. A megoldás az Ajax Jeweller, Wings és TurboWings kommunikációs technológiáira épül.
A központ specifikációja szerint a vezeték nélküli kommunikáció hatótávolsága kedvező körülmények között akár 1800 méter is lehet, a rendszer pedig hatótávnövelőkkel is bővíthető.
Mérnöki szempontból azonban az elméleti hatótávolság önmagában nem elegendő tervezési paraméter. Egy épületen belül a rádiós kapcsolatot többek között a falak anyaga, a vasbeton födémek, a fémszerkezetek és az elektromágneses környezet is befolyásolhatja.
A vezeték nélküli kialakítás ezért nem jelenti azt, hogy a kommunikációs infrastruktúra tervezése elhagyható. A rádiós kapcsolatot mindig a konkrét objektum adottságai alapján szükséges vizsgálni.
Több kommunikációs lehetőség a távoli eléréshez
Az EN54-Fire-Hub több kommunikációs csatornát biztosít:
Ethernet
Wi-Fi
két SIM-kártyás 2G/4G (LTE) kommunikáció
A teszt során vezetékes, Wi-Fi- és mobilkommunikációt egyaránt alkalmaztunk, a távoli elérés pedig stabilan működött.
Ez telepítői és karbantartói szempontból is gyakorlati előnyt jelenthet. A rendszer állapotáról nem feltétlenül csak a helyszínen lehet információt gyűjteni: a távoli hozzáférés segítséget nyújthat a hibajelzések és események ellenőrzésében, az eszközállapotok áttekintésében, valamint a karbantartási feladatokra való felkészülésben.
Egy távolabbi objektumnál így már a kiszállás előtt több információ állhat rendelkezésre az aktuális rendszerállapotról vagy a vizsgálandó hibáról.
Rendszerkapacitás és átlátható struktúra
A tesztelt rendszer specifikációja alapján egy központ maximum:
A rendszerben az érzékelők tűzzónákba szervezhetők, az eszközök pedig helyszínekhez rendelhetők. Ez elsőre elsősorban konfigurációs kérdésnek tűnhet, nagyobb rendszereknél azonban komoly gyakorlati jelentősége van.
Egy következetesen kialakított elnevezési és logikai struktúra megkönnyítheti annak azonosítását, hogy egy adott esemény melyik eszközhöz és az épület mely területéhez kapcsolódik. Ez a későbbi hibakeresés és eseményelemzés során is segítséget jelenthet.
Központ és tápellátás: a karbantarthatóságra is gondoltak
Az EN54-Fire-Hub 10,1 hüvelykes, 1024 × 600 pixel felbontású IPS érintőkijelzővel rendelkezik. Tesztünk során a kijelző jól áttekinthető volt és gyorsan reagált, így a rendszerállapotok helyszíni ellenőrzése egyszerűen elvégezhető.
A központ 230 V-os hálózati tápellátással működik, emellett akkumulátoros tartalék tápellátási lehetőséget is biztosít.
Karbantartási szempontból praktikusnak találtuk az akkumulátor elhelyezését. A központ speciális szerelőkulccsal eltávolítható a fali konzolról, az akkumulátor pedig könnyen hozzáférhető, így annak cseréje egyszerűen elvégezhető.
A központhoz Glandbox kiegészítő is használható, amely több helyet biztosít a bevezetett vezetékek rendezett elhelyezéséhez, és oldalirányú kábelbevezetésnél tömszelencék alkalmazását is lehetővé teszi. A Glandbox saját vízmértékkel rendelkezik, ami tovább segíti a szerelést.
A központ környezetében továbbra is szükség lehet hálózati tápellátásra, kommunikációs és egyéb csatlakozásokra.
Telepítés: itt mutatkozik meg igazán a vezeték nélküli kialakítás
Tesztünk egyik legfontosabb része maga a telepítési folyamat volt.
A központ tartókonzolja beépített vízmértékkel rendelkezik, a perifériák konzolos kialakítása pedig szintén a gyorsabb szerelést támogatja.
Az érzékelők a megszokott kör alakú tűzérzékelőktől eltérően négyzetes kialakításúak. Felszerelés után azonban 90 fokos lépésekben elforgathatók, így elhelyezésük az építészeti vonalakhoz igazítható.
A mechanikai kialakításnál a szabotázsvédelem is megjelenik. Az eszközök szabotázskapcsolóval rendelkeznek, így az illetéktelen eltávolítás jelzést generál. Az érzékelők nem kívánt leszerelésének megakadályozására külön mechanikus rögzítési lehetőség is rendelkezésre áll.
Eszközfelvétel QR-kóddal
A rendszer konfigurációja Ajax PRO alkalmazással vagy Ajax PRO Desktop szoftverrel végezhető.
A telefonos alkalmazásban az eszközök QR-kódjuk beolvasásával adhatók hozzá a rendszerhez, míg a Desktop alkalmazásban az eszközazonosító használható.
Tesztünk során a telefonos eszközfelvétel gyorsan és stabilan működött. Az eszközöket többször töröltük, majd ismét hozzáadtuk a rendszerhez, és eközben sem tapasztaltunk jelentős várakozást vagy kommunikációs problémát.
Egy nagyobb rendszer üzembe helyezésekor az eszközök felvételéhez és konfigurálásához szükséges idő közvetlenül befolyásolja a helyszíni munkavégzést.
Milyen benyomást keltettek az eszközök?
A teszt során az eszközök mechanikai kialakítását és anyagminőségét is vizsgáltuk.
A burkolatokat stabilnak, az illesztéseket pontosnak találtuk, az eszközök összességében masszív benyomást keltettek. A kézi jelzésadót többször működtettük és visszaállítottuk; a kezelőelem a teszt alatt stabilan működött.
Telepítői szempontból ugyanakkor nemcsak az eszközök fizikai kialakítása lényeges. A távoli elérés, a központi alkalmazások és az átlátható rendszerstruktúra együtt olyan funkciókat biztosítanak, amelyek a későbbi üzemeltetés és karbantartás során is hasznosak lehetnek.
Üzemeltetői oldalról sem csak a központ számít
Egy tűzjelző rendszer életciklusa nem ér véget az üzembe helyezéssel. A napi működés és a rendszerállapot megfelelő követése legalább ilyen fontos.
Az Ajax rendszerben a felhasználók jogosultságaik alapján férhetnek hozzá a számukra szükséges információkhoz és értesítésekhez. A rendszerállapotok és események mobiltelefonos, illetve asztali alkalmazásokon keresztül is ellenőrizhetők.
Így az információ nem kizárólag a központ kijelzőjén jelenhet meg, hanem – megfelelő jogosultsági struktúra mellett – azokhoz is eljuthat, akiknek az adott esemény kezelése szempontjából szükségük van rá.
Hol lehet különösen érdekes a vezeték nélküli EN54 rendszer?
Tesztünk alapján a vezeték nélküli technológia új lehetőségeket kínálhat a tűzjelző rendszerek kialakításánál, különösen olyan objektumok esetében, ahol a hagyományos kábelezés jelentős kivitelezési munkával vagy építészeti beavatkozással járna.
Ilyen szempont lehet például egy már használatban lévő épület adottsága, a nehezen kialakítható kábelnyomvonal vagy az épített környezet lehetőség szerinti megóvása.
A vezeték nélküli kialakítás ugyanakkor nem azt jelenti, hogy a tervezés egyszerűen „kábel nélküli telepítéssé” válik. A rádiós környezetet, az épületszerkezetet, az eszközök elhelyezését, a tápellátást és az adott projektre vonatkozó tűzvédelmi követelményeket továbbra is rendszerben kell vizsgálni.
Mérnökeink tapasztalata röviden
A vezeték nélküli kapcsolat a háromszintes tesztkörnyezetben stabilan működött.
A QR-kódos eszközfelvétel gyorsan és problémamentesen működött.
A mechanikai részletek és a távoli elérés a telepítést és a későbbi karbantartást is támogathatják.
A legfontosabb következtetés azonban talán az, hogy a vezeték nélküli technológia nem a szakszerű rendszertervezést váltja ki. Más lehetőségeket ad a tervező és a telepítő kezébe – ezeket pedig mindig az adott objektum követelményeihez és adottságaihoz igazítva érdemes használni.
